Verständnis der USB-Typen/Ports und ihrer Anwendungen: Der Ultimative Guide

Einführung

Die Universal Serial Bus (USB) Technologie hat die Art und Weise revolutioniert, wie wir mit elektronischen Geräten verbinden und interagieren. Vom Aufladen von Smartphones bis zum Datentransfer zwischen Computern und Peripheriegeräten ist USB weltweit zur dominierenden Signalübertragungstechnologie geworden. Dieser Artikel beleuchtet die verschiedenen USB-Typen , ihre Anwendungen und die Bedeutung von USB in der heutigen Technologielandschaft.

Verschiedene USB-Typen

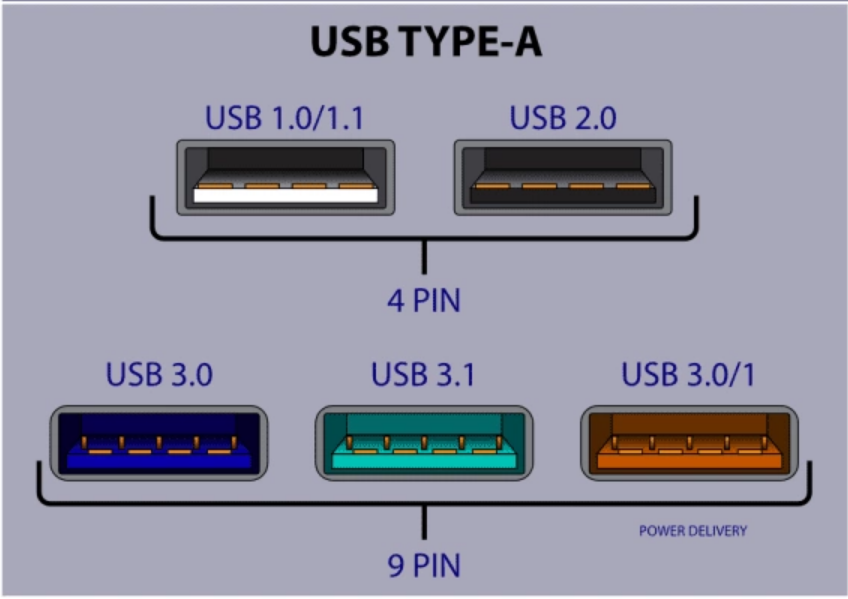

USB Typ A

USB Typ A ist der gängigste USB-Stecker. Er befindet sich typischerweise an einem Ende fast aller USB-Kabel und verbindet Geräte wie Tastaturen , Mäuse und externe Speichergeräte mit Computern und Ladegeräten . Die verschiedenen Generationen von USB Typ A ( 1.0 , 2.0 , 3.0 und 3.1 ) sind alle miteinander kompatibel.

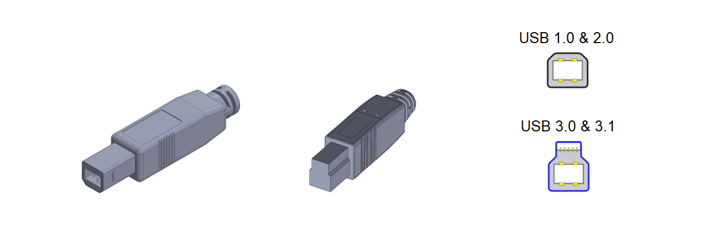

USB Typ B

USB-Typ-B-Stecker sind quadratisch und werden häufig verwendet, um Computer mit Druckern, Scannern und ähnlichen Geräten zu verbinden. Während USB-Typ-B 1.0- und 2.0-Stecker mit Buchsen aller Generationen (1.0, 2.0, 3.0 und 3.1) kompatibel sind, sind die 3.0- und 3.1-Stecker nur mit ihren jeweiligen Buchsen kompatibel.

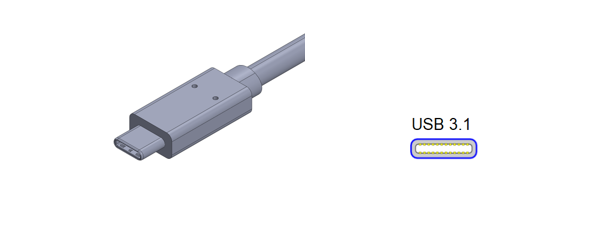

USB Typ C

USB Typ C ist die neueste Ergänzung der USB-Familie. Es funktioniert wie ein herkömmliches Ladegerät und ist nur in Generation 3.1 erhältlich. Das symmetrische Design ermöglicht das Einstecken in beide Richtungen, was es benutzerfreundlich und vielseitig macht.

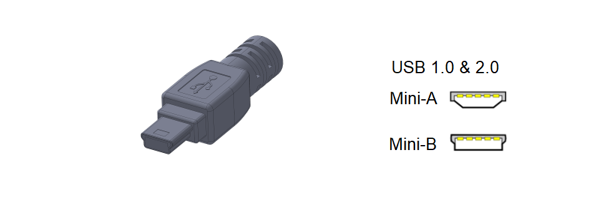

Mini-USB

Mini-USB-Stecker , insbesondere Typ A und Typ B, wurden häufig zum Laden älterer Mobiltelefone , Kameras und MP3-Player verwendet. Mini-USB Typ B Stecker sind kompatibel mit der zweiten Generation von Mini-B- und Mini-AB-Buchsen .

Die anhaltende Relevanz von USB

Der USB-Standard hat die Vielzahl von Steckern und Kabeln vereinfacht, die ursprünglich zur Verbindung von Peripheriegeräten mit Host-Computern verwendet wurden. Seine fortlaufende Entwicklung hat zu höheren Datenübertragungsraten und einer verbesserten Stromversorgung über eine kleine, kostengünstige und benutzerfreundliche Schnittstelle geführt. USB-Technologie hat sich über die Verbindung von Peripheriegeräten hinaus erweitert und verbessert die Benutzererfahrung in verschiedenen Produkten wie Smartphones, mobilen Geräten, Spielen, Spielzeug, Smart-Home-Produkten und industriellen Netzwerken . Heute werden USB-Geräte häufig zum Aufladen verwendet und festigen damit USBs Rolle als entscheidende Technologie in der modernen Elektronik .

Richtlinien für USB-Stromversorgung und -Ladung

USB-Ports bieten verschiedene Leistungsabgaben . Bei der Nutzung eines Standard-USB-Ports zieht das Gerät nur so viel Strom, wie der Port liefern kann oder wie viel Energie es benötigt, je nachdem, was niedriger ist. Die maximale Leistung eines USB hängt vom Standard des Hosts, des Geräts und des verwendeten Kabels ab. Ein Ladegerät eines Geräts kann beispielsweise mit 2,1 A bei USB 3.1 ausgelegt sein, das 3 A liefern kann. Die Software des Geräts regelt die Anforderungen, um die Leistung auf 2,1 A zu begrenzen, was eine sichere und effiziente Energieversorgung gewährleistet. Um zu vermeiden, dass ein überdimensionierter USB die Lebensdauer von Geräten beeinträchtigt, ist es wichtig, die Fähigkeiten verschiedener USB-Standards und -Kabel zu verstehen. Tools wie OrCAD PCB Designer von Cadence bieten wertvolle Lösungen für das Design und die Analyse von USB-Layouts sowie andere Strom- und Datenübertragungsanforderungen.

USB-Hubs und -Schalter

Die Wahl der richtigen Marke für USB-Hubs und -Schalter kann einen großen Unterschied machen. Eaton bietet beispielsweise Produkte mit solider Technik , bewährter Zuverlässigkeit und außergewöhnlichem Kundenservice . Strenge Qualitätskontrollen und unabhängige Tests stellen sicher, dass ihre Produkte die neuesten Sicherheits- und Leistungsstandards erfüllen oder übertreffen. Dieses Qualitätsversprechen wird durch branchenführende Garantien und einen reaktionsschnellen Kundenservice unterstützt.

Fehlersuche bei älteren USB-Geräten

Ältere Geräte, die an USB 1.0 – oder 2.0 -Ports einwandfrei funktionieren, können Probleme an einem USB 3.0 -Port haben. Wenn ein Gerät korrekt installiert wird, aber an einem USB 3.0 -Port Timeout-Fehler auftreten, kann dies an den schnelleren Reaktionszeiten des neueren Ports liegen. In solchen Fällen könnte es möglich sein, den USB 3.0 -Port zu verlangsamen oder in einen Kompatibilitätsmodus zu versetzen, um das ältere Gerät effektiv zu nutzen.

Verstehen von USB-Anschlussetiketten

+(Plus) Zeichen

Das “+” -Zeichen zeigt eine USB-Schnittstelle mit hoher Stromausgabekapazität an. Während eine Standard-USB-Schnittstelle maximal 500mA liefert, benötigen energieintensive Geräte wie mobile Festplatten und USB-Optische Laufwerke möglicherweise mehr. Das “+” -Zeichen weist auf eine Ausgangsstromstärke von bis zu 1000mA ( 1A ) hin, was die Antriebskapazität des Geräts erhöht.

SS und SS 10

Das “SS” -Label steht für SuperSpeed und kennzeichnet einen USB 3.0-Anschluss . Das “SS 10″ -Label weist auf einen USB 3.1-Anschluss hin, der schnellere Datenübertragungsraten bietet.

Blitz-Logo

Das Blitzsymbol erscheint normalerweise auf Notebooks und kennzeichnet einen USB-Anschluss mit einer Ladefunktion im ausgeschalteten Zustand . Dies bedeutet, dass der Anschluss seine eigene Batterie oder eine externe Stromquelle nutzen kann, um mobile Geräte auch bei ausgeschaltetem Notebook zu laden. Das Blitzsymbol mit einem Pfeil weist auf Thunderbolt 3 hin, welches bidirektionales Laden und Datenübertragung mit bis zu 40 Gbps sowie die Übertragung von bis zu 100 Watt Leistung unterstützt.

Schlussfolgerung

USB-Technologie ist ein integraler Bestandteil der modernen Elektronik geworden und bietet vielseitige und effiziente Lösungen für Datenübertragung und Stromversorgung . Das Verständnis der verschiedenen USB-Typen , ihrer Anwendungen und der Stromrichtlinien kann den Nutzern helfen, fundierte Entscheidungen zu treffen und häufige Probleme zu beheben. Da sich die USB-Technologie ständig weiterentwickelt, wird ihre Relevanz und Anwendung weiter zunehmen und das Benutzererlebnis in verschiedenen Geräten und Branchen verbessern.
